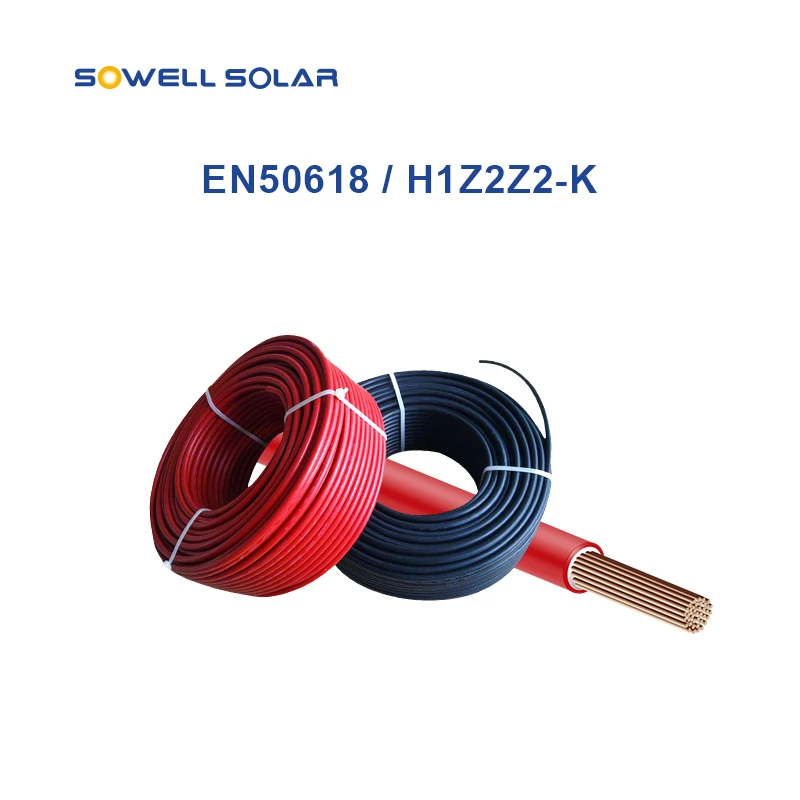

See halogeenivaba ristseotud polüolefiinist kahekihiline fotogalvaaniline (PV) kaabel on spetsiaalselt loodud päikeseenergia tootmissüsteemide jaoks.
Fotogalvaaniline H1Z2Z2-K kaabel – EN 50618 ühildub täielikult enamiku fotogalvaaniliste komponentidega, mille nimipinge on kuni 1500 V alalisvoolu, sealhulgas PV-ühenduskarbid ja PV-pistikud, muutes selle ideaalseks lahenduseks elamu-, äri- ja kommunaalotstarbeliste päikeseenergiapaigaldiste jaoks.
Pikaajaliseks välistingimustes kasutamiseks mõeldud kaabel tagab suurepärase elektrilise jõudluse, mehaanilise tugevuse ja keskkonnakindluse, tagades ohutu ja usaldusväärse jõuülekande kogu PV-süsteemi kasutusea jooksul.
PNTECH päikeseenergia kaabel
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
Ärge ühendage lahti koormuse all
4 mm² päikeseenergia kaabel

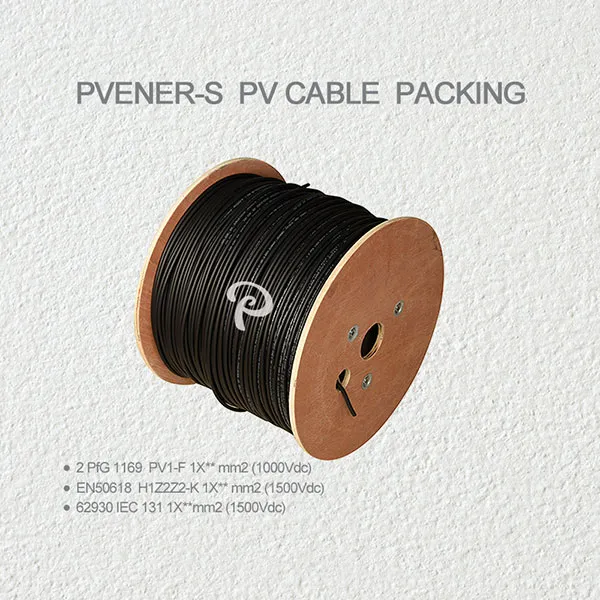

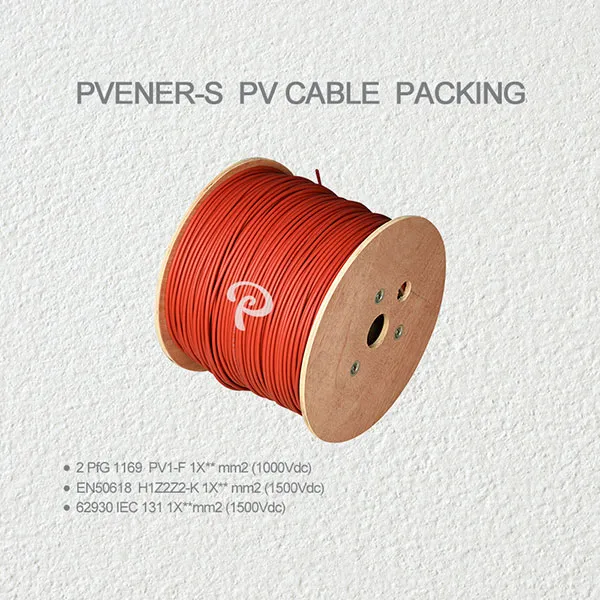

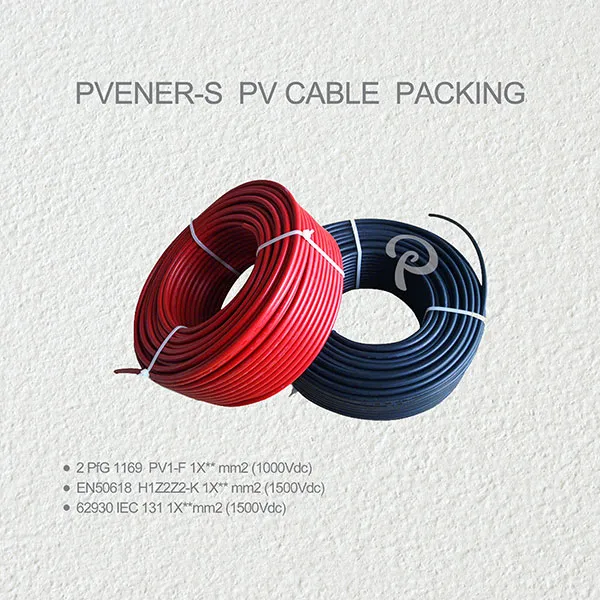

100 meetrit rulli kohta, 112 rulli kaubaaluse kohta
500 meetrit rulli kohta, 18 rulli kaubaaluse kohta
Konteinerite laadimine
Üks 20-jalane konteiner mahutab 20 kaubaalust
Kohandamine
Soovi korral on saadaval muud kaabli suurused, rulli pikkused ja pakendamisvalikud
1.Dirigent
Tinatud vaskjuht, mis on valmistatud vastavalt standardile IEC 60228, klass 5, pakkudes suurepärast paindlikkust, juhtivust ja korrosioonikindlust.
2.Isolatsioon
125°C madala suitsuga halogeenivaba leegiaeglustav polüolefiin, mis tagab kõrge termilise stabiilsuse, elektriohutuse ja keskkonnakaitse.
3. Väliskest
125°C vähese suitsuga halogeenivaba leegiaeglustav polüolefiin, mis pakub tugevat vastupidavust kuumusele, hõõrdumisele ja välistingimustele.
4. Eriprotsess
Elektronkiirte ristsidumise (E-kiirte ristsidumise) tehnoloogia, mis suurendab mehaanilist tugevust, termilist vananemiskindlust ja pikaajalist töökindlust.
| Kauba nr | Toode Nimi |
Mudel | Hinnatud Pinge |
Dirigendi rist sektsioon mm 2 |
Strand disain Arv x Ø mm |
Dirigent vastupanu Ω / km 20°C |
Välis-Ømm | Kest Värv |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV kaabel | H1Z2Z2-K | 1500VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Must |
| PV-H1-15R | PV kaabel | H1Z2Z2-K | 1500VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Punane |
| PV-H1-25B | PV kaabel | H1Z2Z2-K | 1500VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Must |
| PV-H1-25R | PV kaabel | H1Z2Z2-K | 1500VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Punane |
| PV-H1-40B | PV kaabel | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Must |
| PV-H1-40R | PV kaabel | H1Z2Z2-K | 1500VDC | 1x4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Punane |
| PV-H1-60B | PV kaabel | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Must |
| PV-H1-60R | PV kaabel | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Punane |
| PV-H1-100B | PV kaabel | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Must |
| PV-H1-100R | PV kaabel | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Punane |
| PV-H1-160B | PV kaabel | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Must |
| PV-H1-160R | PV kaabel | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Punane |
| PV-H1-250B | PV kaabel | H1Z2Z2-K | 1500VDC | 1x25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Must |
| PV-H1-250R | PV kaabel | H1Z2Z2-K | 1500VDC | 1x25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Punane |
| PV-H1-350B | PV kaabel | H1Z2Z3-K | 1500VDC | 1x35 | 273/0,4 | 0.565 | 12,6±0,1 mm | Must |
| PV-H1-350R | PV kaabel | H1Z2Z4-K | 1500VDC | 1x35 | 273/0,5 | 0.565 | 12,6±0,1 mm | Punane |
| Kaabli disain | |
|---|---|
| Dirigent | Tinatud vasktraadid, vastavalt standardile IEC 60228, klass 5 |
| Isolatsioon | 125 ℃ vähese suitsuga halogeenivabad leegiaeglustavad polüolefiinid |
| Välimine jope | 125 ℃ vähese suitsuga halogeenivabad leegiaeglustavad polüolefiinid |
| Spetsiaalne tehnoloogia | Elektronkiir ristseotud |
| Elektrilised omadused | |
| Nimipinge U0/U | AC 1000V, DC 1500V |
| Temperatuurivahemik | -40 ℃ kuni +90 ℃ |
| Max temperatuur juhi juures | 120 ℃ |
| Min. painderaadius | 5x kaabli läbimõõt |
| Tööstusstandardid | EN 50618:2014 |
| Tõmbetugevus ja venivus | vastavalt standardile EN 60811-1-1 |
| Külm painutamine | vastavalt standardile EN 60811-1-4 |
| Soojuskindluse omadused | vastavalt EN60216-2 |
| Halogeenivaba | vastavalt 50525-1 lisale B |
| Osoonikindlus | vastavalt standardile EN 50396 |
| UV vastupidavus | vastavalt HD 605/A1 |
| Leegi omadused | vastavalt standardile IEC 60332-1-2 |
| Mõõtmeid ja tehnilisi andmeid võidakse muuta ilma ette teatamata. | |
Meil on 10-aastane kogemus PV-kaablite ja PV-pistikute tootmisel. Suudame toota 200 000 meetrit PV-kaableid ja 50 000 komplekti PV-pistikuid päevas. Meie standardiseeritud kaubaalus sobib rohkem ülemaailmseks müügiks. Meie tehases ei ole mitte ainult 6 kiiret kaabli tootmisliini, vaid ka elektrooniline kiirguse ristsidestusseade, mis on kaabli kvaliteedi kontrollimise võtmeseade. Meie arenenud tehnoloogia tagab kvaliteetsete kaablite tootmise.
