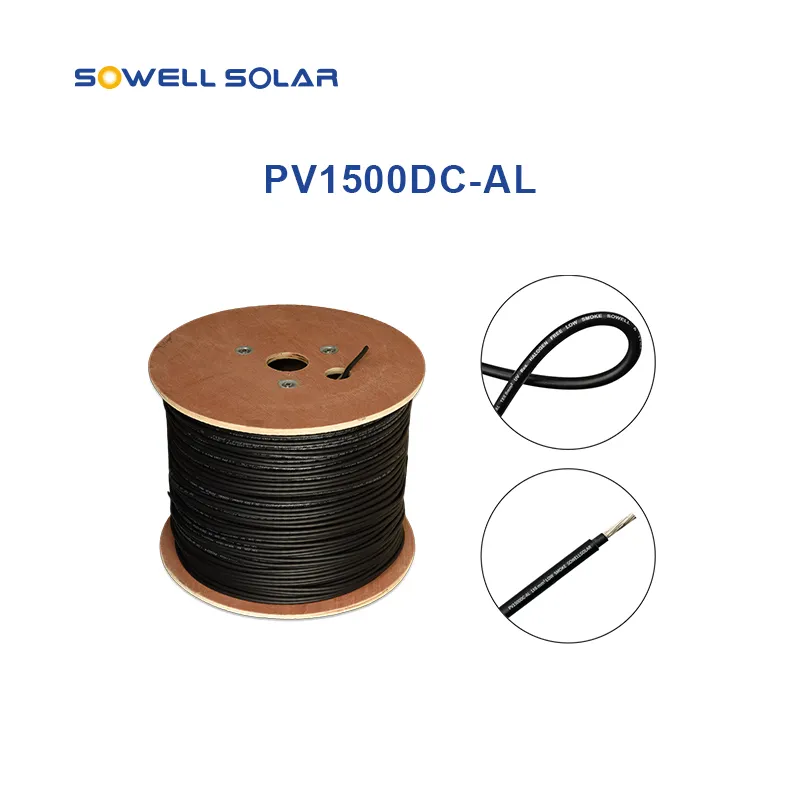

Päikeseenergiapaigaldiste mastaabi suurenedes tõmbavad 1500 V alalisvoolu arhitektuurid tähelepanu oma potentsiaalile vähendada süsteemi keerukust ja parandada suurte fotogalvaaniliste projektide ökonoomsust.Alumiiniumist päikesekaabel PV1500DC-ALkajastab olulist tööstusharu arutelu: kuidas juhtmematerjalid, elektriline disain ja välistingimustes vastupidavus mõjutavad tänapäevaste päikeseenergiasüsteemide toimimist.
Üleminek kõrgema pingega fotogalvaaniliste süsteemide poole ei ole lihtsalt pinge suurendamise küsimus. See nõuab ka hoolikat kooskõlastamist moodulite, inverterite, kaabliisolatsiooni, pistikute ja kaitseseadmete vahel. Nende seoste mõistmine aitab selgitada, miks kaablite valikust on saanud päikeseprojektide planeerimise oluline osa.
Kommunaalteenuste mastaabis päikesepargid sisaldavad ulatuslikke moodulite võrgustikke ja elektriühendusi. Paljude paigaldiste puhul võimaldab 1000 V-lt 1500 V alalisvoolule üleminek süsteemiarhitektuurile järjestikku ühendada rohkem mooduleid, arvestades seadmepiiranguid ja kohalikke projekteerimisnõudeid.
See konfiguratsioon võib vähendada antud paigaldusvõimsuse jaoks vajalike üksikute stringide ja nendega seotud elektrikomponentide arvu. Samuti võib see vähendada mõne kaablimarsruudi pikkust ja süsteemi tasakaalu kulusid. Tegelik kokkuhoid sõltub aga koha paigutusest, seadmete valikust, inverteri konfiguratsioonist ja insenertehnilistest otsustest.
Kõrgem tööpinge seab ka suuremad nõudmised isolatsiooni koordineerimisele, pistikute ühilduvusele ja elektrikaitsele. Iga komponent peab sobima süsteemi maksimaalse pinge ja eeldatavate keskkonnatingimustega.
Vaske on selle kõrge juhtivuse tõttu traditsiooniliselt laialdaselt kasutatud elektrikaablites. Alumiinium pakub erinevat omaduste tasakaalu, sealhulgas madalamat tihedust ja potentsiaalselt madalamaid toorainekulusid. Need omadused on muutnud alumiiniumjuhtmed suuremahuliste jõuülekande ja valitud fotogalvaaniliste rakenduste jaoks huvipakkuvaks valdkonnaks.
Peamine eelis on kaal. Alumiinium on sama mahu jaoks tunduvalt kergem kui vask, mis muudab kaabli käsitsemise ja transportimise lihtsamaks. Projektide puhul, mis hõlmavad ulatuslikke kaabelvõrke, võib juhtme kaalu vähendamine mõjutada ka paigalduse planeerimist.
Alumiinium ja vask ei ole aga lihtsalt üks-ühele vahetatavad. Alumiiniumil on väiksem elektrijuhtivus mahu järgi, seega peab juhtme ristlõige olema sobivalt projekteeritud, et see vastaks voolu ja pingelanguse nõuetele. Ühendustehnoloogia on oluline ka seetõttu, et alumiiniumist võib tekkida oksiidikiht ja sobimatud klemmid võivad suurendada kontakti takistust.
SestAlumiiniumist päikesekaabel PV1500DC-AL, peaks asjakohane hindamine seetõttu arvestama juhtmete mõõtmeid, nimivoolu, isolatsiooni jõudlust ning ühilduvust valitud pistikute ja klemmidega, selle asemel, et keskenduda ainult materjalikuludele.
Sobiv kaabel peab vastama kogu paigaldise elektri- ja keskkonnanõuetele. Projekti planeerimisel väärivad tähelepanu järgmised tegurid.
|
Valikutegur |
Miks see on oluline |
|---|---|
|
Alalisvoolu nimipinge |
Peab vastama süsteemi maksimaalsele pingele ja kehtivatele standarditele |
|
Juhi ristlõige |
Mõjutab vooluvõimsust, pingelangust ja juhtme temperatuuri |
|
Isolatsioon ja ümbris |
Kaitske elektrilise pinge ja keskkonnamõju eest |
|
UV- ja ilmastikukindlus |
Oluline kaablite puhul, mis on pikka aega välitingimustes paigaldatud |
|
Pistiku ühilduvus |
Aitab säilitada ohutuid madala takistusega elektriühendusi |
|
Paigaldustingimused |
Kaablite rühmitus, ümbritseva õhu temperatuur ja marsruut mõjutavad soojuslikku jõudlust |
Kaabli valik peaks põhinema tegelikel projektiarvutustel ja kontrollitud tootedokumentatsioonil. 1500 V tähistus üksi ei kinnita, et kaabel sobib iga päikeseenergiapaigaldise jaoks.
Päikesekaablid võivad kogeda aastaid päikesevalgust, vihma, niiskust, temperatuurikõikumisi ja mehaanilisi liikumisi. Halvasti sobitatud isolatsioon või vale paigaldamine võib kiirendada lagunemist, mis võib põhjustada isolatsioonivigu, voolukadusid või hoolduskatkestusi.
Sel põhjusel peaksid projekti spetsifikatsioonid määratlema kohaldatava kaablistandardi, nimipinge, töötemperatuuri vahemiku ja nõutava keskkonnakindluse. Paigaldustavad on samuti olulised: painderaadius, tugede vahe, kaitse teravate servade eest ja korrektne lõpetamine aitavad kaasa teenuse toimimisele.
Alumiiniumjuhtmed nõuavad ühenduskohtades erilist hoolt. Klemmid peavad olema juhtmematerjali jaoks heaks kiidetud ning paigaldamisel tuleb järgida ettenähtud ettevalmistus- ja pingutamisprotseduure. Need detailid aitavad vähendada lahtiste ühenduste ja lokaalse ülekuumenemise ohtu.
1500 V fotogalvaaniliste süsteemide väljatöötamine peegeldab laiemaid jõupingutusi päikeseenergia infrastruktuuri kulude ja tõhususe parandamiseks. Alumiiniumjuhtmed võivad sobivates rakendustes pakkuda praktilisi eeliseid, kuid nende jõudlus sõltub õigest elektrilisest suurusest, ühilduvatest ühendustest ja kontrollitud vastupidavusest.
Kuna fotogalvaanilised projektid laienevad,Alumiiniumist päikesekaabel PV1500DC-ALon kasulik lähtepunkt, et uurida, kuidas juhimaterjalid sobivad kõrgema pingega päikesesüsteemi projekteerimiseks. Lõppkokkuvõttes määravad usaldusväärsed tehnilised otsused – mitte pinge nimiväärtused või materjalivalikud eraldiseisvalt –, kas kaablipaigaldis pakub ohutut, tõhusat ja töökindlat teenust.
